Introducción
Cualquiera que trabaje en la industria o en trabajos relacionados ha visto una fundición y máquinas martillando metales. Todas estas máquinas utilizan una especie de prensa hidráulica. Si no, quizás haya visto una excavadora levantando toneladas de tierra sin esfuerzo, o un camión de basura compactando residuos sólidos con facilidad. ¿Todas estas acciones inmensas y controladas requieren una inversión relativamente pequeña? ¿Pero cómo? La respuesta está en la Ley de Pascal. Es un principio fundamental de la mecánica de fluidos que establece que cuando se aplica presión a un fluido confinado, esta se transmite sin disminuir en todas las direcciones a través del fluido y contra las paredes del recipiente. Este confinamiento garantiza que no se pierda energía, lo que permite a los sistemas hidráulicos multiplicar la fuerza con notable eficiencia y precisión.
Comprender la Ley de Pascal: El Principio Fundamental
Comprender la Ley de Pascal: El Principio FundamentalPara entenderlo de forma fácil se utiliza una analogía sencilla (por ejemplo, al apretar un globo lleno de agua, éste se hincha por todos lados por igual).

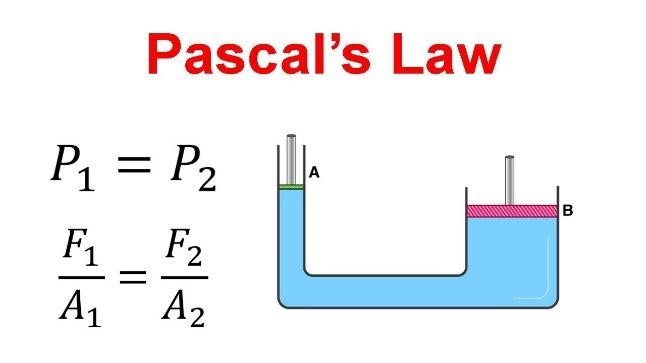

La fórmula de Pascal: P = F/A (Presión = Fuerza / Área)
Donde P es la presión medida en psi/bar, F es la fuerza aplicada en lbs/N y A es el área donde se aplica y se mide en in²/m².
Aplicaciones industriales de la ley de Pascal en componentes hidráulicos clave
Esta ley dicta cómo estos componentes debe ser diseñado e interactuar.
Bombas hidráulicas y ley de Pascal de la hidráulica
Bombas hidráulicas Desempeñan un papel crucial en los sistemas de fluidos de las industrias. Estas bombas funcionan según la ley de Pascal de la Hidráulica, convirtiendo la energía mecánica en energía hidráulica equivalente en forma de flujo y presión. La bomba inicia este proceso generando la fuerza inicial sobre el fluido hidráulico dentro del sistema sellado. Posteriormente, al presurizar el fluido, la bomba permite una transmisión de fuerza constante y controlada, independientemente de la dirección del fluido.

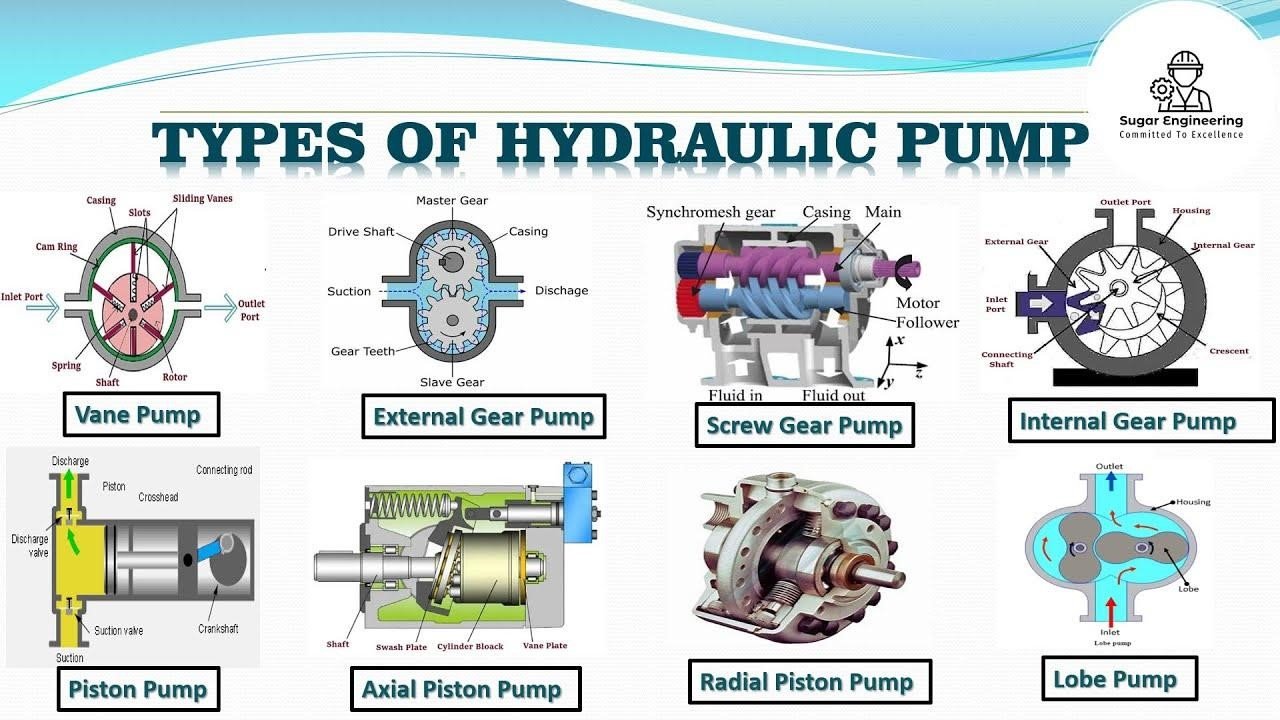

Todos los tipos de bombas hidráulicas siguen la ley de Pascal, pero la elección del tipo específico depende del trabajo que se desee realizar. Existen muchos tipos diferentes de bombas, como se muestra en la figura a continuación. Cada una está diseñada según la ley de Pascal, pero el trabajo mecánico necesario para convertir la presión en trabajo es diferente. El tipo de bomba se selecciona en función de los requisitos de presión, caudal y eficiencia del sistema, ya que estas opciones dependen de la necesidad específica de velocidad, fuerza o precisión de trabajo de la aplicación. Esta selección permite garantizar que la entrada mecánica de la bomba se transforme eficazmente en potencia hidráulica utilizable, convirtiéndola en el punto de partida de cualquier operación hidráulica.
Cilindros hidráulicos y ley de Pascal de la hidráulica
Al igual que las bombas hidráulicas, los cilindros hidráulicos son otro componente importante de los equipos industriales. Estos son los actuadores encargados de convertir la presión hidráulica en fuerza mecánica lineal y movimiento. Demuestran directamente el principio de la Ley de Pascal, donde la presión (P) aplicada a un fluido confinado actúa uniformemente en el área del pistón (A), generando una fuerza lineal según la ecuación. F = P × AEsta relación permite una multiplicación significativa de la fuerza, haciendo posible levantar o empujar cargas pesadas con una presión de entrada relativamente baja.

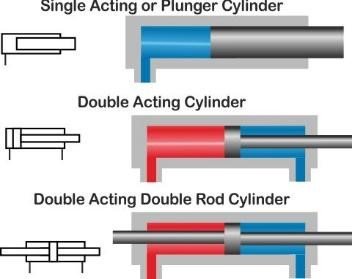

De forma similar, en los cilindros de doble efecto, la presión impulsa el pistón alternativamente en ambas direcciones, mientras que en los diseños de simple efecto, la fuerza externa o la gravedad suelen controlar la carrera de retorno. Sin embargo, ambos tipos siguen exactamente la ley de Pascal de la hidráulica. Para seleccionar el tipo de cilindro adecuado, debe considerar factores como la fuerza de salida, la longitud de la carrera y las limitaciones de espacio. Esto lo determinará usted al determinar las aplicaciones requeridas, por ejemplo, elevadores hidráulicos, dispositivos de sujeción y maquinaria pesada como excavadoras y cargadoras.
Válvulas hidráulicas y ley de Pascal de la hidráulica
válvulas hidráulicas Desempeñan un papel crucial en la aplicación de la Ley de Pascal de la hidráulica en los principios de diseño. Este principio permite la transmisión de fuerza (F = P × A); las válvulas hidráulicas gobiernan cómo, dónde, y cuánto La presión y el caudal se aplican dentro del sistema. Las válvulas de control direccional dirigen el fluido presurizado a diferentes cámaras de un actuador hidráulico, determinando la dirección del movimiento aplicando presión (P) a un lado de un pistón (A o B). De igual forma, las válvulas de alivio de presión actúan como dispositivos de seguridad críticos al ventilar el exceso de fluido cuando la presión supera un umbral preestablecido, evitando así la sobrecarga del sistema.
Todos estos tipos de válvulas siguen el principio de la ley de Pascal de la hidráulica de una u otra forma. Si bien la fuerza de salida se rige por P × A, la velocidad de aplicación de la fuerza depende de la rapidez con la que el fluido llena o sale de una cámara. Esto es lo que la ley de Pascal nos dice sobre los sistemas hidráulicos. En conjunto, estas válvulas permiten una manipulación precisa y segura de la potencia hidráulica en sistemas que se basan en la ley de Pascal.
Por qué la Ley de Pascal domina las aplicaciones industriales
La ley hidráulica de Pascal se encuentra en todas las industrias porque:
- Consiga fuerzas enormes que serían imposibles con conexiones mecánicas o sistemas eléctricos de tamaño y peso comparables.
- Control de velocidad y fuerza infinitamente variables mediante la manipulación de la válvula de flujo y presión.
- Transmita energía fácilmente a través de distancias y alrededor de obstáculos utilizando mangueras flexibles.
- Redirija la potencia rápidamente con válvulas.
- Proporciona una potencia significativa en relación con el tamaño de los componentes.
- Seguridad integrada mediante válvulas de alivio de presión. Los sistemas pueden detenerse sin sufrir daños bajo cargas excesivas (se abre el alivio de presión).
Las aplicaciones industriales del mundo real utilizan la ley de Pascal
| Sr. # | Solicitud | Principio de funcionamiento | Solicitud |
| 1 | Prensa hidráulica (fabricación y conformación de metales) | Se aplica una pequeña fuerza de entrada a un pistón pequeño, que transmite presión a un pistón más grande mediante fluido hidráulico. Esto genera una fuerza de salida mucho mayor. | Se utiliza para forjar, estampar, doblar y formar chapa metálica en las industrias automotriz y aeroespacial. |
| 2 | Excavadoras y excavadoras (equipos de construcción) | Los cilindros hidráulicos utilizan la presión del fluido para levantar y mover brazos o baldes pesados. | Permite levantar toneladas de tierra, hormigón o escombros mediante válvulas controladas por joystick y circuitos hidráulicos. |
| 3 | Sistemas de frenado hidráulico (industria automotriz y ferroviaria) | La presión del pedal de freno se transmite a través del líquido de frenos, empujando los pistones que sujetan las pastillas de freno a las ruedas. | Proporciona un frenado consistente y potente con una fuerza de entrada mínima en vehículos y trenes. |
| 4 | Elevadores hidráulicos (almacenamiento y manipulación de materiales) | La presión del fluido eleva plataformas o mercancías mediante pistones hidráulicos. | Se utiliza en carretillas elevadoras, muelles de carga y elevadores industriales para el transporte vertical eficiente de cargas pesadas. |
| 5 | Máquinas de moldeo por inyección (industria del plástico) | Los sistemas hidráulicos de alta presión empujan el plástico fundido hacia los moldes. | Fundamental en la producción en masa de componentes plásticos como contenedores, carcasas y piezas de automóviles. |
| 6 | Sistemas de control de aeronaves (aeroespacial) | La Ley de Pascal rige el movimiento del fluido en los actuadores hidráulicos que controlan los flaps, los timones y el tren de aterrizaje. | Permite un control preciso y confiable de las superficies de vuelo bajo altas cargas y velocidades. |
Conclusión
El requisito de confinamiento del fluido para lograr la multiplicación de la fuerza, según lo define Ley de Pascal, está inherentemente integrado en el diseño y la función de los componentes hidráulicos como bombas, cilindros, válvulas de control, mangueras y líneas de transmisiónEste principio fundamental garantiza una distribución uniforme de la presión en todo el sistema, lo que permite un control preciso y una transferencia de potencia eficiente. La comprensión técnica de la Ley de Pascal es fundamental para el diseño, el diagnóstico y la operación segura de sistemas hidráulicos en aplicaciones industriales.
