Ti sei mai chiesto perché un dado non entra nel bullone? Cosa significa quel motivo a spirale sul bullone? Le filettature sono gli eroi non celebrati dell'ingegneria, collegano, tengono e mantengono il mondo in movimento. Riguardano tutti i componenti che tengono tutto, dai trapani portatili ai motori marini Wartsila. In questa guida all'articolo, imparerai tutto sui tipi di filettature.
Come identificare e classificare i thread
Identificare e classificare i thread è complicato perché ci sono molti profili, passi e standard da considerare. Ma ecco un modo semplice per farlo. Puoi iniziare esaminando il profilo del thread. I profili sono solitamente a forma di "V", quadrati o altri design che puoi imparare nella prossima sezione.
Dopodiché, puoi determinare la direzione della filettatura. La maggior parte delle filettature sono destrorse, ovvero si stringono in senso orario, ma le filettature sinistrorse vengono utilizzate quando le filettature destrorse potrebbero allentarsi in determinate condizioni. Una volta ottenuti questi dettagli, il passo successivo è controllare il passo, ovvero la distanza tra ogni cresta. Ciò aiuterà a distinguere tra filettature dello stesso diametro. Infine, misura il diametro per vedere se hai a che fare con una filettatura interna o esterna. Con tutti questi dettagli in mano, puoi classificare il tipo di filettatura. Sarà a singolo o multi-inizio e sarai in grado di identificare gli standard che segue, come Metric (ISO), British Standard o altri.
Una panoramica dei tipi di thread più comuni
Conoscere i dettagli di ogni tipo di filettatura può aiutare a prendere decisioni migliori in termini di servizi, installazione e progettazione. Garantisce sia funzionalità che affidabilità. Di seguito sono riportati i tipi di filettatura utilizzati nell'industria e nell'installazione di macchinari idraulici.

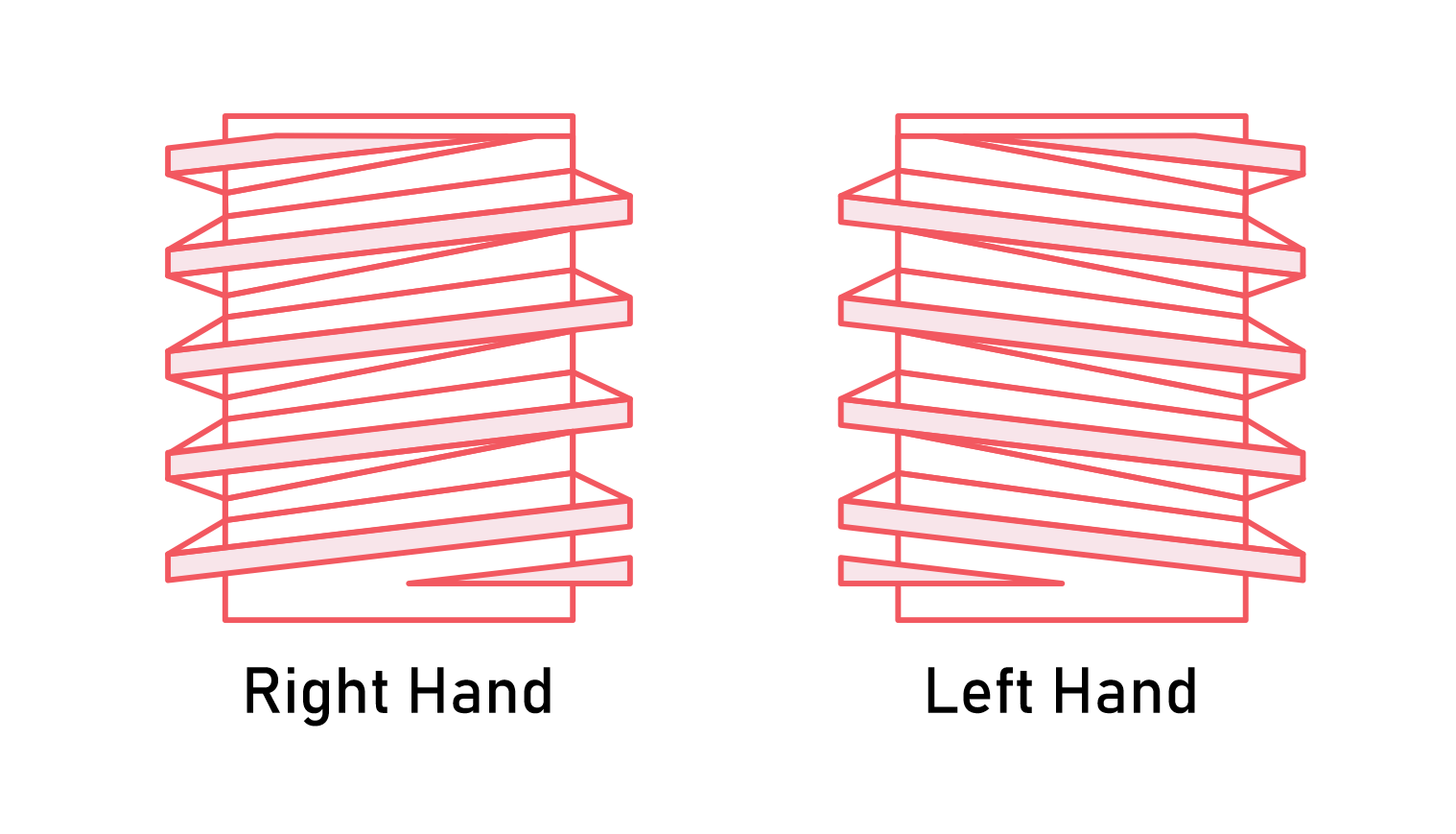

Filettature destrorse
Le filettature destrorse sono il tipo più comune utilizzato nelle applicazioni di fissaggio e sono progettate per stringere in senso orario. Ciò le rende naturali per la maggior parte delle persone.
Filettature a sinistra
Le filettature sinistre sono utilizzate in situazioni in cui una filettatura destra potrebbe allentarsi a causa del movimento o del carico. Queste filettature si stringono in senso antiorario, il che è l'opposto della maggior parte degli elementi di fissaggio standard, rendendole utili quando le forze di rotazione potrebbero altrimenti svitare una filettatura destra.
Si trovano comunemente in macchinari rotanti o parti che subiscono carichi inversi, poiché ciò impedisce l'allentamento accidentale. Per un semplice esempio, sono spesso utilizzati sui pedali delle biciclette per garantire che la rotazione non allenti inavvertitamente la filettatura.
Tipi di filettatura in base a profili e forme
I profili di filettatura svolgono un ruolo significativo nel determinare la resistenza e la funzionalità della filettatura. Profili diversi servono a scopi diversi e la selezione giusta dipende in larga misura dai requisiti specifici dell'applicazione. La scelta del profilo di filettatura appropriato può garantire che la filettatura funzioni in modo ottimale, fornendo resistenza, precisione o flessibilità a seconda delle necessità.
| Tipo di filettatura | Profilo del filo | Dimensioni |
| Filettature a destra | Scanalatura elicoidale | Stringere in senso orario |
| Filettature a sinistra | Scanalatura elicoidale | Stringere in senso antiorario |
| Filettature a principio singolo | Singolo elicoidale | Una scanalatura per passo |
| Thread multi-inizio | Eliche multiple | Scanalature multiple per movimenti più rapidi |
| Filettature a forma di “V” | Profilo a V | Passo standardizzato |
| Filettature quadrate | Profilo quadrato | Basso attrito, elevata capacità di carico |
| Fili Acme | Profilo angolato | Facile da realizzare, precisione moderata |
| Filettature delle nocche | Profilo arrotondato | Adatto all'usura |
| Filettature di contrafforte | Profilo asimmetrico | Elevata forza assiale, unidirezionale |
| Filettature coniche | Profilo conico | Guarnizione anti-perdita, alta pressione |
| Fili di verme | Struttura elicoidale | Converte il moto rotatorio in moto lineare |
Filettature a “V”
Filettature a “V”Le filettature a "V" sono il tipo più comune, note per la loro buona resistenza e le proprietà di tenuta. Queste filettature sono solitamente utilizzate per il fissaggio generale perché forniscono un equilibrio affidabile tra resistenza e facilità di fabbricazione. Il profilo a "V" aiuta a mantenere la tenuta in varie condizioni, il che lo rende una scelta versatile.
Grazie alla loro adattabilità e alle prestazioni affidabili, queste filettature si trovano ovunque, dalle piccole macchine idrauliche ai bulloni industriali per impieghi gravosi.
Filettature quadrate
Le filettature quadrate sono progettate per la trasmissione di potenza e sono comunemente utilizzate nelle viti madri dove è richiesto un basso attrito. La loro forma consente un movimento efficiente con un'usura minima. Ciò le rende ideali per applicazioni che comportano carichi pesanti.
I lati piatti della filettatura quadrata aiutano a ridurre lo slittamento sotto forza, offrendo prestazioni affidabili in macchinari di precisione. Queste filettature si trovano spesso in sistemi come gli attuatori lineari, dove è necessaria una forza uniforme e costante.
Fili Acme
Le filettature Acme sono simili alle filettature quadrate, ma hanno un profilo leggermente angolato che le rende più facili da realizzare. Sono spesso utilizzate in applicazioni come morse, martinetti e altri utensili in cui sono richiesti sia resistenza che movimento fluido.
I lati angolati rendono le filettature Acme più robuste sotto carico rispetto alle filettature quadrate, mantenendo al contempo un attrito relativamente basso. Questo equilibrio di caratteristiche le rende una scelta popolare per i sistemi meccanici che richiedono una precisione e un'affidabilità moderate.
Filettature delle nocche
Le filettature a snodo sono caratterizzate dalle creste e dalle radici arrotondate, che le rendono adatte ad applicazioni che comportano usura frequente. Il profilo arrotondato aiuta a distribuire lo stress in modo più uniforme. Ciò riduce il rischio di danni alla filettatura nel tempo. Queste filettature si trovano spesso in applicazioni leggere come giunti ferroviari, dove la durata è fondamentale.
Filettature di contrafforte
Le filettature a contrafforte sono utilizzate in applicazioni in cui la forza è applicata principalmente in una direzione. Offrono elevata resistenza ed eccellente capacità di carico. Sono particolarmente utili nelle presse idrauliche e in altre apparecchiature idrauliche in cui è comune un'elevata forza assiale.
Il design asimmetrico delle filettature a contrafforte consente loro di gestire carichi significativi in modo efficiente, senza compromettere l'integrità strutturale. Queste filettature sono spesso scelte per macchinari pesanti che richiedono un trasferimento di forza unidirezionale.
Filettature coniche
Le filettature coniche sono progettate per creare una tenuta stagna e a prova di perdite e sono comunemente utilizzate in tubazioni e impianti idraulici. Il profilo conico si incastra nella filettatura corrispondente quando viene serrato, creando una tenuta forte. Ciò rende le filettature coniche ideali per applicazioni ad alta pressione in cui le perdite devono essere evitate a tutti i costi. Sono ampiamente utilizzate in sistemi di gas e fluidi.
Fili di verme
Le filettature a vite senza fine si trovano solitamente nei gruppi di ingranaggi e sono utilizzate per convertire il moto rotatorio in moto lineare. Presentano una struttura elicoidale che interagisce con una ruota a vite senza fine, fornendo un controllo preciso del movimento. Ciò le rende ideali per meccanismi di sollevamento idraulici e sistemi di sterzo per autoveicoli in cui il movimento controllato è fondamentale.
Le filettature a vite senza fine sono essenziali per i sistemi che necessitano di una riduzione della velocità e di un aumento della coppia, poiché garantiscono un notevole vantaggio meccanico.
Standard e classificazioni dei fili
Comprendere gli standard dei thread è fondamentale, soprattutto nell'attuale contesto globalizzato in cui i progetti internazionali sono all'ordine del giorno.
Tipi di filettatura di base e standard internazionali
a) Filettature di fissaggio generali
| Tipo di filettatura | Standard internazionale/regionale | Applicazioni tipiche | Caratteristiche principali |
| UNC/UNF | ASME B1.1 (Stati Uniti) | Macchinari nordamericani, parti di automobili | Filettature grosse (UNC) e fini (UNF), ideali per ambienti ad alta vibrazione |
| Filettature metriche | ISO 68-1 (globale) | Macchinari europei/asiatici, elettronica | Filettature metriche, misurate in millimetri (ad esempio, M6, M12) |
| BSPP/BSPT | ISO 228-1 (Parallelo)/ISO 7-1 (Conico) | Sistemi idraulici europei, raccordi per tubi | BSPP richiede O-ring, BSPT è autosigillante |
| TNP/NPTF | ASME B1.20.1 (Stati Uniti) | Tubazioni nordamericane, sistemi idraulici | Filettature coniche, NPTF (tenuta a secco) offrono una migliore resistenza alle perdite |
b) Fili per scopi speciali
| Tipo di filettatura | Standard internazionale | Campi di applicazione | Caratteristiche tecniche |
| Discussioni MJ | ISO 5855-2 (Aerospaziale) | Elementi di fissaggio aerospaziali (bulloni, dadi) | Design della radice arrotondato, elevata resistenza alla fatica, richiede utensili speciali |
| ACME Trapezoidale | ASME B1.5 (Stati Uniti) | Macchinari pesanti (martinetti, viti madri) | Profilo trapezoidale, adatto per carichi elevati e movimento bidirezionale |
| Discussioni UNJ | NAS 1591 (Aerospaziale, USA) | Strutture aeronautiche, componenti ad alto stress | Radice arrotondata, maggiore resistenza alle crepe, conforme MIL-STD |
| Discussioni PG | DIN 40430 (Germania) | Pressacavi elettrici | Filettature metriche per tenuta stagna e antipolvere |
Confronto tra gli standard per tubi e filettature idrauliche
| Nome standard | Regione | Tipo di filettatura | Metodo di sigillatura | Intervallo di pressione tipico |
| Norma ISO 1179 | Globale | BSPP (serie G) | Filettature parallele + O-ring/guarnizione | ≤40 MPa |
| Normativa SAE J514 | America del Nord | JIC 37° cono | Guarnizione conica metallo su metallo | ≤70 MPa |
| Norma DIN 2353 | Europa | Conicità 24° (serie DKO) | Guarnizione di raccordo a compressione | ≤63 MPa |
| Codice articolo: JIS B0203 | Giappone | PT (graduatoria progressiva) | Simile al BSPT, richiede nastro sigillante | ≤30 MPa |
Norme per le filettature delle attrezzature di sicurezza e di costruzione
| Nome standard | Scenari applicativi | Tipo di filettatura | Requisiti chiave |
| La norma EN 13564-1 | Impermeabilizzazione degli edifici (valvole di ritegno) | Serie BSPP/G | Materiali resistenti alla corrosione, test di pressione statica |
| IT 362 | Connettori anticaduta (dispositivi di sicurezza) | Progettazione del cancello autochiudente | Resistenza statica ≥15 kN, resistenza alla nebbia salina |
| Certificazione ASME A120 | Tubazioni antincendio | TNP | Rivestimento ignifugo, test di tenuta ad alta pressione |
Scegliere il filo giusto per la tua applicazione
Ogni scenario indica un diverso tipo di filo, il suo profilo e il materiale giusto, aiutandoti a fare una scelta consapevole che garantisca sia stabilità che efficacia.
Conclusione
Le filettature possono essere piccole, ma il loro impatto è colossale. Che tu sia un ingegnere, un tecnico o qualcuno a cui piace armeggiare, comprendere i diversi tipi di filettature e le loro applicazioni ti fornirà una solida base per fare scelte consapevoli e magari anche impressionare un collega alla prossima riunione di progettazione. Quindi la prossima volta che vedi una vite, guarda oltre il pezzo di metallo contorto. Guarda il pensiero, il design e il potenziale racchiuso in quella semplice spirale.
