Gelijkstroommotoren (DC-motoren) behoren tot de belangrijkste componenten en apparaten die wereldwijd in de industrie worden gebruikt. Ze worden in diverse industrieën toegepast, omdat ze betrouwbare prestaties leveren en in verschillende configuraties in uiteenlopende machines en apparatuur kunnen worden gebruikt.
Immers, Hydraflu DC-motoren zijn cruciaal in vrijwel alle grote en kleine industriële toepassingen waar nauwkeurige snelheid, controle en een hoog startkoppel vereist zijn.
Door deze variatie vereist elk apparaat een aparte instelling voor het omzetten van gelijkstroom in mechanische energie. Daarom is het belangrijk om meer te weten te komen over de verschillende soorten gelijkstroommotoren en hun industriële toepassingen, en dat is precies wat we in dit artikel zullen bespreken.
Verschillende typen gelijkstroommotoren uitgelegd
Elke gelijkstroommotor is ontworpen voor verschillende operationele behoeften. Deze kunnen variëren van het tillen van zware lasten tot het aandrijven van nauwkeurige automatiseringssystemen. Daarom is het belangrijk om te begrijpen hoe elk type werkt en hoe dit een specifieke branche helpt bij het selecteren van de juiste gelijkstroommotor voor efficiëntie, veiligheid en productiviteit.
Hieronder vindt u een lijst met DC-motoren en hulpmotoren in de volgende tabel:
| De typen gelijkstroommotoren die in de industrie worden gebruikt | ||
| Hoofdtype gelijkstroommotor | Subtype | Belangrijkste kenmerken |
| Geborstelde DC-motor | Serie DC-motor |
|
| Shunt DC-motor |
| |
| Samengestelde gelijkstroommotor |
| |
| Permanente magneet gelijkstroommotor |
| |
| Borstelloze DC-motor | Uitloper |
|
| Binnenloper |
| |
| Kernloze DC-motor |
| |
| Stappenmotor | Permanente magneet stappenmotor |
|
| Stappenmotor met variabele reluctantie |
| |
| Hybride stappenmotor |
| |
1. Serie gelijkstroommotor
A serie DC-motor is ideaal wanneer het tillen van zware lasten vereist is. Dit is mogelijk dankzij het extreem hoge koppel dat wordt gegenereerd door de veldwikkeling die in serie met de rotor is geschakeld.
Het principe werkt ongeveer als volgt: naarmate de belasting toeneemt, neemt ook de stroomsterkte toe, waardoor de sterkte van het magnetische veld toeneemt, wat op zijn beurt resulteert in een hoog koppel.
Door het hogere koppel is de snelheid relatief laag. Zoals we weten is koppel omgekeerd evenredig met snelheid: als we de snelheid verhogen, neemt het koppel af. Maar omdat deze gelijkstroommotor wordt gebruikt voor zware lasten, is de snelheid verlaagd om de focus op het koppel te leggen. Daarom heeft deze motor een hoger aanloopkoppel dan andere motoren.
Een belangrijk aandachtspunt is dat dit type motor niet zonder belasting gebruikt mag worden.
Industriële toepassingen
Als het gaat om industriële toepassingen voor dit type gelijkstroommotor, dan is er een lijst met zaken die het verplaatsen van zware lasten vereisen. Dit is vooral belangrijk bij het verplaatsen van grote, zware, stationaire objecten die van de ene naar de andere locatie moeten worden gebracht.
De meest voorkomende industriële toepassingen voor dit type gelijkstroommotor zijn als volgt:
- Kranen
- Hijskranen
- Liften
- Elektrische tractiesystemen
- Walserijen
2. Shunt DC-motor
Als we naar andere gelijkstroommotortypes kijken, is de shuntmotor de eenvoudigste. De wikkelingen zijn parallel geschakeld tussen het anker en de veldwikkelingen.
De rotor draait door de directe stroom van de gelijkstroom, die wordt opgewekt door het magnetische veld. Het magnetische veld blijft onveranderd, ongeacht of de belasting hoog of laag is.
Het belangrijkste aspect van deze motor is dat de snelheid constant blijft zolang hij in werking is. De snelheid kan worden verhoogd, maar daarvoor moet de spanning worden verhoogd.
Dzo.
Industriële toepassingen
Shuntmotoren hebben de voorkeur wanneer een constante snelheid vereist is. Dit maakt ze ideaal voor toepassingen die een stabiele werking vereisen. Denk hierbij aan slijpmachines, snijmachines, transportbanden, ventilatoren, blazers en draaibanken.
3. Samengestelde gelijkstroommotor
Wanneer een toepassing hoge koppelwaarden en constante snelheden vereist, is de compound DC-motor ideaal. Deze motor combineert serie- en shunt-gelijkstroommotoren in één wikkelingsconfiguratie.
De manier waarop dit samenwerkt, is dat de shuntwikkeling verantwoordelijk is voor de stabiele snelheid, terwijl de seriewikkeling zorgt voor het hoge koppel.
Doordat ze samenwerken, ontstaat er een bijna perfecte synergie tussen de twee wikkelingen, waardoor controle en vermogen tegelijkertijd in balans zijn. Dit zorgt voor een stabiele en verbeterde snelheidsregeling en een hoog startkoppel bij verschillende belastingniveaus.
Industriële toepassingen
Gelijkstroommotoren met compoundkoppeling worden gebruikt in situaties waar de belasting vaak verandert, maar waar een constante snelheid met een hoog koppel vereist is. Voorbeelden van dergelijke toepassingen zijn:
- Liften
- Persmachines
- Schaarmachines
- Zware transportbanden
- Industriële mixers
4. Gelijkstroommotor met permanente magneet (PMDC)
Voor een kosteneffectievere, lichtere en compactere gelijkstroommotor is de PMDC, ook wel bekend als de permanentmagneet-gelijkstroommotor, de beste keuze. De magnetische velden worden opgewekt door de plaatsing van permanente magneten, waardoor ze licht van gewicht zijn.
Dit resulteert op zijn beurt in een laag koppel en lagere snelheden, waardoor ze ideaal zijn voor lichte tot middelzware belastingen. Dit geeft de PMDC-motor echter wel meer controle tijdens de toepassing.
Industriële toepassingen
Daarnaast heeft deze gelijkstroommotor minder onderdelen en een eenvoudig lineair ontwerp, waardoor ze gemakkelijk en goedkoop te produceren zijn, weinig onderhoud vereisen en energiezuinig zijn. Om deze redenen worden ze gebruikt in de auto-, elektronica- en robotica-industrie.
5. Borstelloze gelijkstroommotor (BLDC)
De borstelloze gelijkstroommotor is, zoals de naam al suggereert, een motor die geen borstels gebruikt. De spoelen zijn vast gemonteerd en bevinden zich niet op de rotor. De rotor is een permanente magneet en omdat de spoelen niet bewegen, zijn een commutator en borstels niet nodig.
De stationaire magneten genereren een magnetisch veld dat op zijn plaats blijft. Om de rotatiesnelheid te veranderen, moet daarom de spanning op de spoelen worden aangepast. De commutatie wordt elektronisch geregeld, waardoor slijtage door wrijving wordt verminderd.
Industriële toepassingen
De borstelloze motor biedt over het algemeen een hoog rendement, een lange levensduur en een stille werking. Dit maakt hem ideaal voor diverse industriële toepassingen, zoals HVAC-systemen, automatiseringsapparatuur, CNC-machines, bewegingsbesturing en zelfs industriële robots.
Hydraulische gelijkstroommotoren en hun industriële toepassingen
Hydraulische gelijkstroommotoren spelen een cruciale rol in moderne hef-, transport- en mobiele apparatuur. Hier volgen enkele voorbeelden. DC-motormodellen ontworpen door Hydraflu Hydraulics Met name voor materiaalbehandeling, hefsystemen en speciale voertuigen.
Deze motoren zijn ontworpen om het volgende te leveren:
- Hoog koppel
- Stabiele werking
- Betrouwbare prestaties in veeleisende omgevingen.
Gelijkstroommotoren voor hijsinstallaties
Hydraulische gelijkstroommotoren worden veel gebruikt in hefplatformen zoals:
- Semi-elektrische stapelaars
- Heftrucks

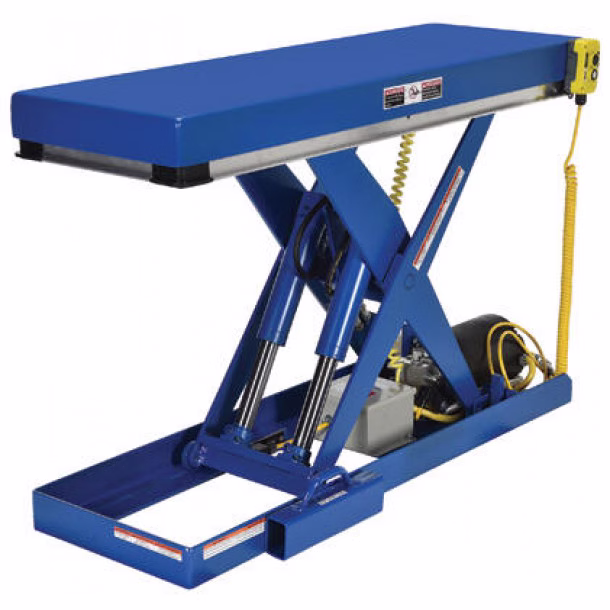

- Schaarliften
- Mini-hefplatforms
Deze toepassingen vereisen een hoog startkoppel en gecontroleerde beweging, waardoor gelijkstroommotoren een ideale oplossing zijn.
De catalogus belicht motoren die specifiek zijn ontworpen om functies zoals de volgende te garanderen:
- Vloeiende tilbeweging
- Belastingsstabiliteit
- Bedrijfsveiligheid
Deze motoren maken efficiënte hefwerkzaamheden mogelijk in magazijnen, logistieke centra en productiefaciliteiten.
DC-motoren voor mobiele en bedrijfsvoertuigen
Hydraulische gelijkstroommotoren worden ook gebruikt in mobiele apparatuur zoals:
- Elektrische sleepvoertuigen
- Onderwater transporteenheden
- Trailers
- Bedrijfsvoertuigen die worden gebruikt in uitdagend terrein.
Deze omgevingen vereisen motoren die onder de volgende omstandigheden betrouwbaar kunnen presteren:
- Hoge belastingomstandigheden
- Blootstelling aan vocht
- Buitenactiviteiten
De catalogus omvat motorsystemen die gebouwd zijn voor:
- Duurzaamheid
- Hoog koppel
- Continue prestaties
Dergelijke motoren zijn ideaal voor logistieke terreinen, bouwplaatsen en industriële transportsystemen in de buitenlucht.
DC-motoren voor industriële voertuigsystemen
Een ander belangrijk toepassingsgebied zijn hydraulische systemen die op voertuigen zijn gemonteerd, waaronder:
- Achterklepliften
- Kiepwagens
- Doknivelleerders
- Afvalverwerkingsvoertuigen
Deze systemen maken gebruik van gelijkstroommotoren om:
- Zware lasten tillen
- Regel de hydraulische beweging
- Zorg voor een stabiele werking onder wisselende gewichtsomstandigheden.
De catalogus bevat motoren die zijn ontworpen voor:
- Hoog hefkoppel
- Efficiënt energiegebruik
- Betrouwbare prestaties bij zware toepassingen.
Deze oplossingen zijn essentieel voor de logistieke sector, afvalverwerking en transportindustrie.
Hieronder staat een tabel met een duidelijk overzicht van alle motortypes en een koppeling aan de specifieke industrie waarin ze worden toegepast.
| Motortype | Voorkeurstoepassing |
| Serie DC-motoren | Elektrische treinen, kranen en industriële laadliften. |
| Shunt DC-motoren | Draaibanken, ventilatoren en blowers. |
| Samengestelde gelijkstroommotoren | Mechanische persen, mechanische scharen en liften |
| Permanente magneet gelijkstroommotoren | Draagbare gereedschappen, speelgoedmotoren en auto-raammechanismen. |
| Borstelloze DC-motor (buitenloper) | Drones, RC-modellen, e-bikes. |
| Borstelloze DC-motor (Inrunner) | Robotica, supersnel elektrisch gereedschap. |
| Kernloze DC-motor | Medische apparatuur, robotica en drones. |
| Stappenmotor (permanente magneet stappenmotor) | Printers, CNC-machines en 3D-printers. |
| Stappenmotor (stappenmotor met variabele reluctantie) | Lichtpositioneringssystemen. |
| Stappenmotor (hybride stappenmotor) | Hoogprecieze CNC-, robotica- en industriële machines. |
Het is belangrijk om te weten dat sommige van deze DC-motoren, afhankelijk van de specifieke eisen van andere industrieën, ook in combinatie met andere toepassingen gebruikt kunnen worden.
Conclusie
DC-motoren zijn ideaal voor industrieën die behoefte hebben aan optimale en gecontroleerde prestaties onder zware belasting. Ze bieden controle en flexibiliteit onder uiteenlopende omstandigheden en toepassingen. Daarom is het belangrijk om het juiste type DC-motor te kiezen, aangezien dit cruciaal kan zijn voor de productiviteit, veiligheid en efficiëntie van een bedrijf.
Hydraflu Hydraulics Tech Co.
Hydraflu Hydraulic Tech Co. is toonaangevend in de productie en levering van hydraulische gelijkstroommotoren en hydraulische componenten. U kunt ons uitgebreide assortiment hydraulische gelijkstroommotoren bekijken op Hydraflu DC-motorMocht u een vraag hebben, neem dan contact met ons op. Neem contact met ons op.
