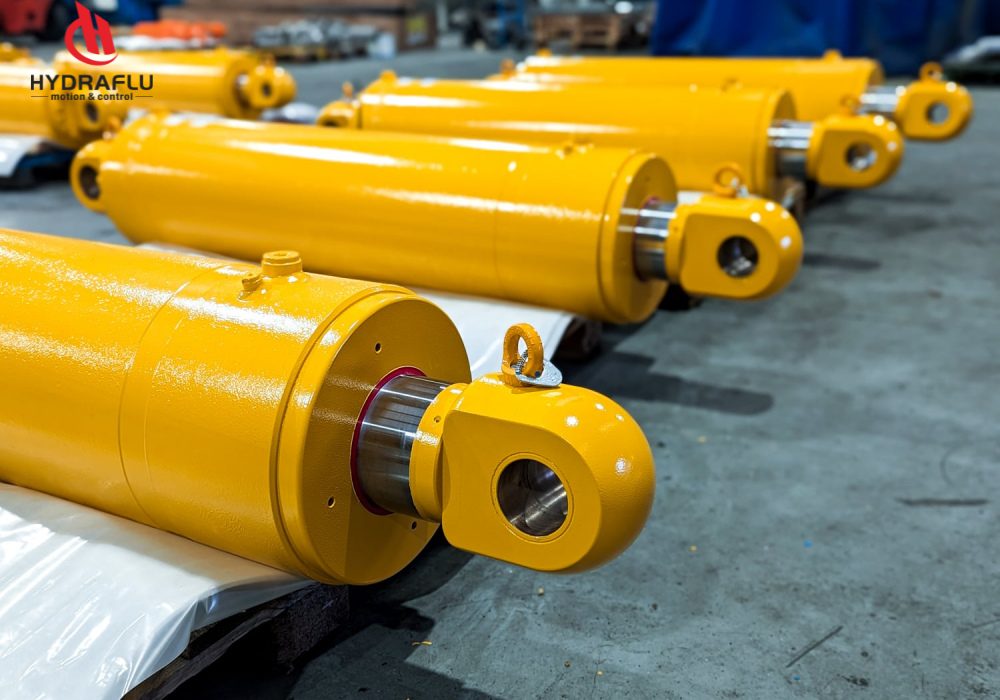

Geen enkel hydraulisch apparaat kan functioneren zonder hydraulische cilinder. Het is een onmisbaar onderdeel van alle hydraulische systemen, omdat de wet van Pascal in de hydrauliek alleen van toepassing is op de vloeistofbeweging in afgesloten cilinders. De belangrijkste manieren om verschillende soorten hydraulische cilinders te groeperen, zijn op basis van hun constructie, werking en montage. Dit zorgt ervoor dat ze voldoen aan specifieke operationele behoeften, zoals slaglengte, drukbereik, intrekmethode en installatieruimte.
Constructieprincipe van hydraulische cilinders

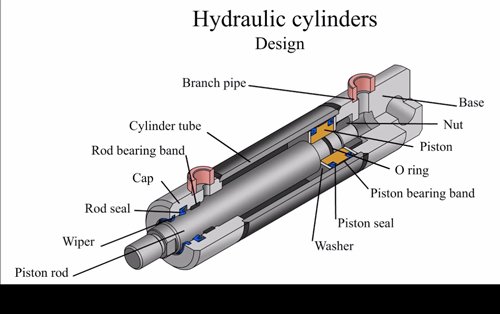

Laten we de constructie van niet een heel hydraulisch systeem bespreken, maar een onderdeel ervan, namelijk de hydraulische cilinder. Om het eenvoudig te begrijpen: het bestaat uit mechanische componenten in het systeem die hydraulische vloeistof nodig hebben om hydraulische energie om te zetten in lineaire kracht en beweging, afkomstig van pompen of motoren. Er zijn onderdelen zoals een cilinder, een zuiger, een zuigerstang en afdichtingen, zoals te zien is op de afbeelding.
Soorten hydraulische cilinders
Enkelwerkend, dubbelwerkend, telescopische en tandemcilinders zijn allemaal veelvoorkomende typen, elk met zijn eigen voor- en nadelen, afhankelijk van de richting van de kracht, de werkcyclus en de beschikbare ruimte.
1. Stuurstangcilinders
Stuurstang hydraulische cilinders Gebruik stalen stangen (trekstangen) om de eindkappen op hun plaats te houden. Deze worden veel gebruikt in industriële machines en zijn gemakkelijk te onderhouden of te demonteren. Bovendien kunnen deze cilinders gemiddelde drukken aan en zijn ze dankzij het modulaire ontwerp eenvoudig te repareren.
2. Gelaste hydraulische cilinders
Gelaste cilinders hebben eindkappen die direct aan de cilinderkop zijn gelast. Dit maakt ze compacter en robuuster. Dankzij hun versterkte uiteinden worden ze meestal gebruikt in mobiele en zware toepassingen, zoals in de bouw, mijnbouw en landbouw.
3. Enkelwerkende hydraulische cilinders
Bij enkelwerkende hydraulische cilinders stroomt er slechts aan één kant hydraulische vloeistof naar binnen, waardoor de zuiger uitschuift. In deze cilinders wordt de intrekking bereikt door een veer of externe kracht, zoals een hydraulische pomp of elektromotor. Dit type cilinder wordt gebruikt in heftoepassingen zoals hefwerktuigen., laadkleppen, persmachines zoals hydraulische pers en buigmachine en in klemsystemen.
4. Dubbelwerkende cilinders
Deze cilinders gebruiken hydraulische vloeistof om de zuiger zowel in als uit te schuiven. Het zijn de meest gebruikte cilinders in industriële en mobiele toepassingen en bieden meer veelzijdigheid in de bediening. In vergelijking met enkelwerkende cilinders regelen dubbelwerkende cilinders de beweging in beide richtingen.
5. Telescopische cilinders
Telescopische (of meertraps) cilinders bestaan uit meerdere in elkaar passende trappen die achter elkaar uitschuiven, zoals te zien is op de afbeelding. In sommige toepassingen, zoals kiepwagens, hoogwerkers en kranen, hebben we telescopische hydraulische cilinders nodig. Dit maakt een lange slag mogelijk vanuit een compacte behuizing.
6. Ramcilinders (plunjercilinders)
Dit zijn enkelwerkende cilinders zonder zuiger, alleen een massieve plunjerstang. Ze worden gebruikt voor hefwerkzaamheden met hoge krachten. Deze cilinders worden gebruikt in hydraulische krikken, zoals in de auto-industrie en hydraulische persen.

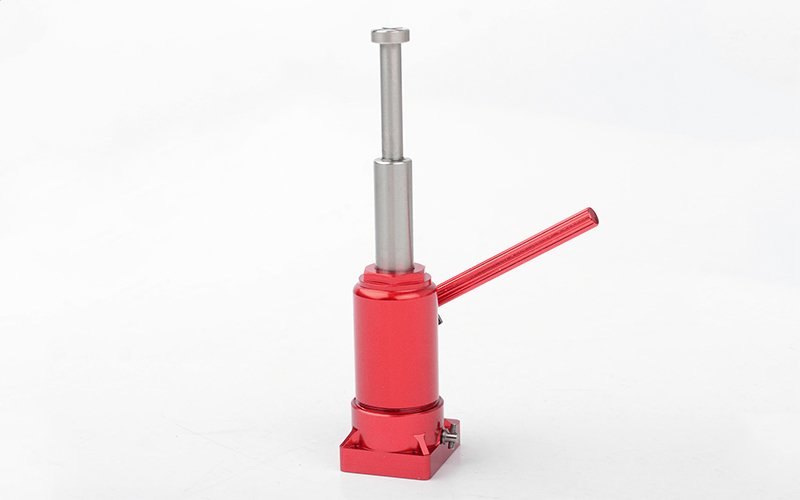

7. Tandemcilinders
Tandem hydraulische cilinders hebben twee of meer zuigers die in lijn zijn geplaatst om de krachtuitvoer te vergroten zonder de boring te vergroten. Door hun compacte formaat en hoge vermogen worden ze gebruikt in toepassingen met beperkte ruimte.

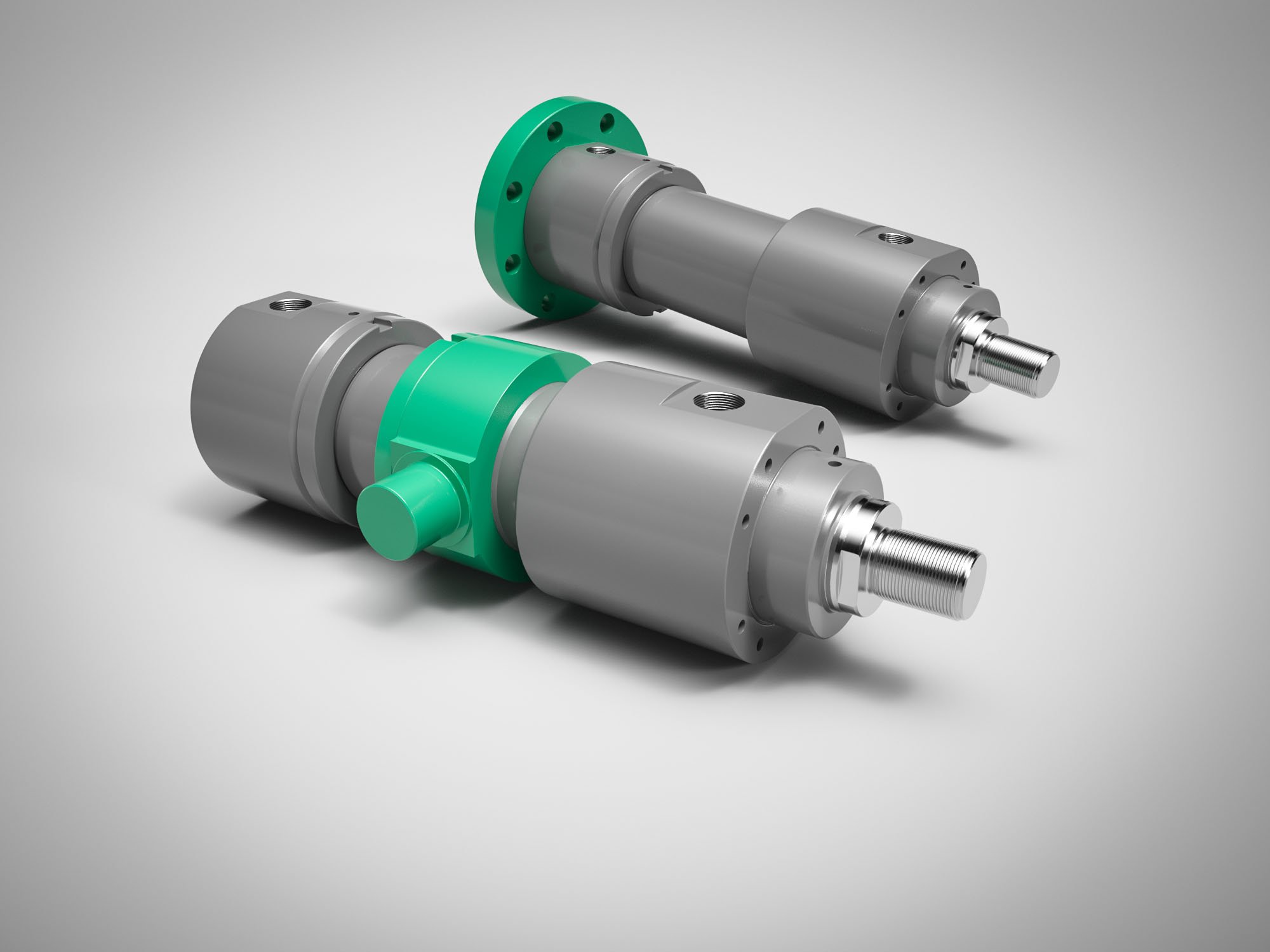

8. Differentieel Cilinders
Deze dubbelwerkende cilinders hebben verschillende zones aan beide kanten van de zuiger, waardoor verschillende snelheden mogelijk zijn tijdens het uitschuiven en intrekken.

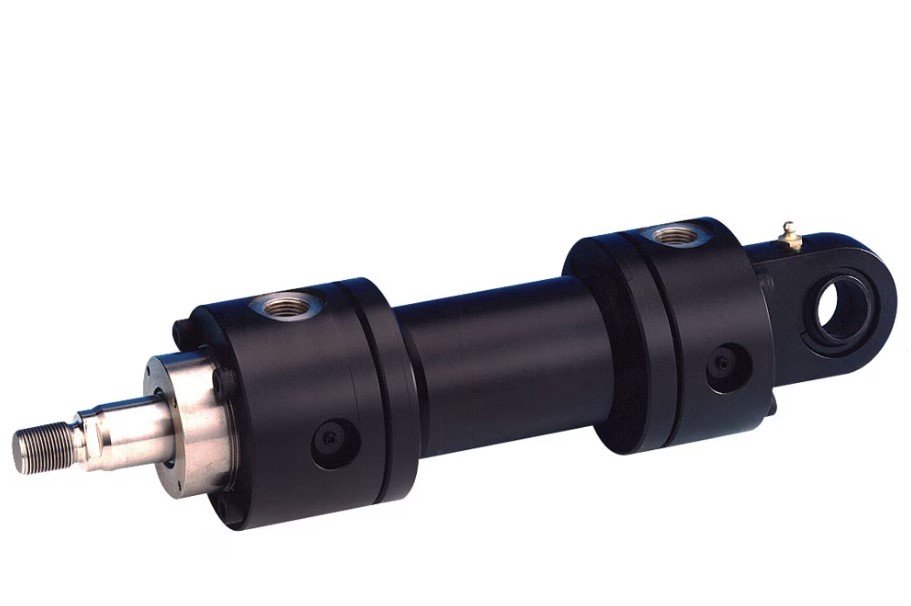

9. Cilinders voor molengebruik
Cilinders voor fabrieksdoeleinden zijn robuust gemaakt en kunnen hoge druk en zware lasten aan, zoals in staal- of papierfabrieken.
10. Hoog Tonnagecilinders
Deze zijn speciaal ontworpen om immense kracht te genereren. Ze worden vaak gebruikt bij zwaar hijswerk, bruggenbouw of structurele ondersteuning.
11. Lichtgewicht Hydraulische cilinders
Deze zijn gemaakt van materialen zoals aluminium, zijn eenvoudig te hanteren en ideaal voor mobiele, tijdelijke of draagbare toepassingen.
12. Klimmen Boeren
Klimkrikken zijn een speciaal type cilinder die worden gebruikt bij gesynchroniseerde hefwerkzaamheden, zoals het bouwen van bruggen en het verplaatsen van zware lasten.
13. Hijscilinders
Hefcilinders worden meestal gebruikt in kiepwagens of dumptrucks. Ze geven de laadvloer de kracht die nodig is om te kantelen.
Hydraulische cilinder gerelateerde componenten
Hydraulische cilinderzuiger
De zuiger is het interne onderdeel dat de drukkamers verdeelt en kracht overbrengt op de stang.
Cilinderafdichtingen
Afdichtingen voorkomen interne en externe lekkage en zorgen zo voor een efficiënte werking en de integriteit van het systeem.
Conclusie
Als ingenieur of inkoper moet u op de hoogte zijn van de toepassing van het hydraulische systeem. Afhankelijk van de locatie waar u het systeem gaat inzetten, kunt u namelijk het juiste type hydraulische cilinder kiezen. Er zijn verschillende soorten trekstangen en telescoopstangen, en elk type is ontworpen voor een specifieke taak en omgeving.
Hydraflu is een toonaangevend wereldwijd bedrijf dat u kunt contact om alle soorten hydraulische cilinders en hun onderdelen te kopen, zoals zuigers, afdichtingen, pakkingen, hydraulische pompen, hydraulische kleppen, hydraulische aggregatenen alles wat u nodig hebt om een hydraulisch systeem te installeren, repareren en onderhouden. Het kiezen van het juiste type cilinder kan uw toepassing beter, veiliger en efficiënter maken.
