Obsługa maszyn hydraulicznych może narazić Cię na kilka sytuacji wymagających kontroli. Jedna z takich sytuacji obejmuje podnoszenie delikatnych maszyn i towarów, które wymagają bardzo dokładnej (cal po calu i mm po mm) kontroli ruchu. Hydrauliczne zawory proporcjonalne pomagają regulować ruch na tym dyskretnym poziomie. Zawory te zapewniają dość dokładny ruch, zamieniając cyfrowe (elektryczne) sygnały wejściowe na proporcjonalny ruch mechaniczny elementu zaworu.
Podstawowym elementem tych zaworów jest siłownik elektromagnetyczny, który precyzyjnie ustawia żarnik lub tarczę zaworu za pomocą otrzymanego sygnału. Umożliwia to użytkownikowi nieograniczoną zmianę pozycji całkowicie zamkniętej i całkowicie otwartej.
Zasada działania zaworów proporcjonalnych
Krytycznym krokiem w korzystaniu z zaworu proporcjonalnego jest podłączenie zaworu do systemu sterowania, który będzie obsługiwany. System ten musi wysyłać sygnał roboczy, aby otworzyć lub zamknąć zawór. Ponadto zawór musi być zainstalowany w odpowiedniej orientacji, aby zapewnić właściwy kierunek przepływu i pozycję montażową; w przeciwnym razie nie będzie działał zgodnie z przeznaczeniem.

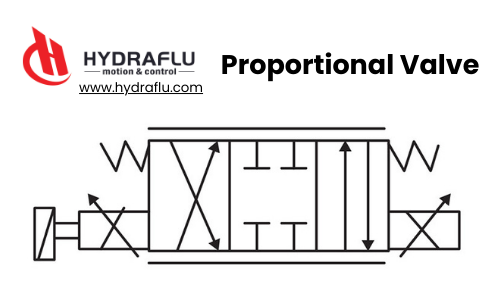

Upewnij się, że sygnał sterujący jest skalibrowany tak, aby odpowiadał specyfikacjom zaworu i że połączenia elektryczne są bezpieczne. Elektronika sterująca zaworu analizuje dostarczany przez Ciebie sygnał wejściowy i odpowiednio dostosowuje prąd siłownika. Generuje to siłę magnetyczną wewnątrz zaworu, która przeciwstawia się sile sprężyny i napędza element zaworu (jak pokazano na poniższym obrazku).
Ta funkcja zapewnia precyzyjną kontrolę położenia. Taka była zasada działania podstawowych zaworów proporcjonalnych, ale istnieją również zaawansowane zawory proporcjonalne.
Jeden z tych zaawansowanych zaworów nazywa się sterowaniem w pętli zamkniętej i odpowiada za ciągłe monitorowanie i dostosowywanie położenia zaworu w celu utrzymania pożądanego wyjścia. Nawet w różnych warunkach systemowych zapewnia to dokładne i stałe utrzymanie wydajności. Zastosowanie proporcjonalnych elektromagnesów, które reagują na zmieniające się sygnały elektryczne, które mogą być napięciem lub prądem, również pomaga tym zaworom być lepszymi od podstawowej wersji. W przypadku precyzyjnego sterowania przepływem pozwala im to na zastosowanie różnej siły w celu przesunięcia szpuli wbrew sprężynie.
Ulepszenia projektu
Wielu producentów umieszcza małe nacięcia w kształcie litery V w szpuli, aby zmniejszyć opóźnienie przepływu. Te nacięcia gwarantują lepszą pracę, umożliwiając natychmiastowe rozpoczęcie przepływu cieczy podczas ruchu szpuli. Dzięki nieskończonemu pozycjonowaniu szpuli możesz nieskończenie zmieniać objętości przepływu, ponieważ nie ma jednego stałego ograniczenia wejścia, które prowadzi do stałej objętości wyjścia.
Procedury instalacji i konfiguracji zaworu proporcjonalnego
Instalowanie zawór proporcjonalny jest nieco techniczny ze względu na połączenia sterujące. Przede wszystkim, potrzeby systemu w zakresie ciśnienia i przepływu zostaną wykorzystane do podjęcia decyzji o rodzaju zaworu i jego rozmiarze, który powinien zostać użyty. Aby rozpocząć proces instalacji, zawór musi zostać najpierw umieszczony w systemie w odpowiednim miejscu, które zazwyczaj jest miejscem, w którym ciśnienie może przekroczyć dopuszczalne limity. Bardziej skomplikowana instalacja jest wymagana w przypadku zaworów sterowanych pilotem, w tym skonfigurowanie zewnętrznych linii pilotowych i zagwarantowanie bezpiecznego zamocowania połączeń sterujących.
Zawór należy przetestować po zainstalowaniu i skalibrowaniu, aby zagwarantować, że będzie działał prawidłowo pod ciśnieniem. Zazwyczaj polega to na sprężeniu układu i obserwacji reakcji zaworu na zmiany ciśnienia.
Zastosowania i ograniczenia zaworów proporcjonalnych
Zastosowania, w których ciśnienie wyjściowe będzie się zmieniać, w sposób ciągły lub skokowy, pasują do zaworów proporcjonalnych. Na przykład skokowe ciśnienie wyjściowe to sytuacja, w której ciśnienie jest utrzymywane na jednym poziomie przed podniesieniem do innego poziomu.
Odwrotnie, stałe ciśnienie wyjściowe to proces, w którym ciśnienie zawsze rośnie z określoną szybkością. Ta cecha odróżnia zawory proporcjonalne od innych i w ten sposób zapewnia specjalne zastosowania, jak w układach hamulcowych ABS. Wśród kilku typowych zastosowań są:
Układy hydrauliczne
Sterowanie ciśnieniem i przepływem hydraulicznym odbywa się poprzez zastosowanie zaworów proporcjonalnych, które zapewniają płynną i wydajną pracę maszyn, takich jak prasy i koparki.
Systemy pneumatyczne
Zawory proporcjonalne są wykorzystywane w aplikacjach takich jak zautomatyzowane linie montażowe, w celu regulacji przepływu powietrza, ponieważ umożliwiają regulację prędkości i siły działania siłowników pneumatycznych.
Kontrola procesu
Aby kontrolować natężenie przepływu i zagwarantować prawidłowe dozowanie lub zarządzanie ciśnieniem, w takich gałęziach przemysłu, jak przetwórstwo chemiczne i uzdatnianie wody, stosuje się zawory proporcjonalne.
Przemysł motoryzacyjny (Zastosowanie zaworów proporcjonalnych w hamowaniu ABS)
W samochodach zawory proporcjonalne są wykorzystywane do efektywnego zarządzania układami hamulcowymi i zmiany charakterystyk zawieszenia w czasie rzeczywistym. Zawory proporcjonalne były stosowane w Systemy zapobiegające blokowaniu kół (ABS) i HCU, jak wspomniano powyżej. Funkcja sterowania krokowego uczyniła je niezawodną opcją do stosowania w ABS. Jednak obecnie są one zastępowane przez systemy elektroniczne, a systemy hydrauliczne są stosowane w zastosowaniach wymagających dużej wytrzymałości.
Inne zastosowania zaworu proporcjonalnego
Zawory regulacji przepływu proporcjonalnego są zazwyczaj stosowane w systemach natrysku farby, systemach napełniania, dozowania płynów lub kontroli przepływu w zbiorniku. Zawory regulacji ciśnienia proporcjonalnego są stosowane w hamulcach pneumatycznych, łożyskach pneumatycznych lub formowaniu rozdmuchowym.
Zastosowania te pokazują, jak elastyczne są zawory proporcjonalne w sektorach wymagających dokładności, wydajności i korekt w czasie rzeczywistym.
Systemy z otwartą pętlą często zawierają zawory proporcjonalne do precyzyjnego pozycjonowania cylindrów lub płynnego przyspieszania lub zwalniania silników hydraulicznych. Mają jednak pewne wady, w tym histerezę przełączania, dość wolne czasy reakcji i zwiększone zużycie energii elektrycznej.
Jaka jest różnica pomiędzy zaworem modulacyjnym i proporcjonalnym?
Wyższy koniec pozycjonowania sterowania to modulacja lub proporcjonalność. Wyjście sterowania modulacyjnego/proporcjonalnego zmienia się w sposób ciągły i nie jest ograniczone do bycia otwartym lub zamkniętym. Proporcjonalność oznacza, że rozmiar wyjścia zależy od rozmiaru polecenia wejściowego. Błąd wykrywany przez sterownik jest operacjonalizowany, aby zostać wyeliminowanym i zapewnić płynny przepływ, umożliwiając tym samym spójne działanie.
Jak konserwować i rozwiązywać problemy z zaworami proporcjonalnymi
Aby zagwarantować długowieczność i skuteczność zaworów proporcjonalnych, konieczne jest wykonywanie ich rutynowej konserwacji:
- Sprawdź, czy nie występuje zużycie i pogorszenie stanu, zwłaszcza uszczelnień, siłowników i układów sprzężenia zwrotnego.
- Aby uniknąć problemów, utrzymuj zawór i jego otoczenie w czystości.
- Wahania impulsów mogą powodować nieprzewidywalne działanie zaworu, dlatego należy dbać o to, aby sygnały sterujące były stabilne i mieściły się w odpowiednim zakresie.
- Aby zapewnić płynny ruch, należy regularnie i prawidłowo smarować ruchome i odsłonięte części zaworu olejem smarowym zalecanym przez producenta.
- Jeśli zawór nie działa prawidłowo, sprawdź, czy nie występują typowe usterki, takie jak błędy sygnału elektrycznego, niedrożność zaworu lub nieprawidłowa kalibracja.
Przestrzegając poniższych zaleceń konserwacyjnych, można wydłużyć żywotność zaworu i zapewnić jego płynną pracę.
Zagadnienia bezpieczeństwa dotyczące zaworów proporcjonalnych
Wiele środowisk przemysłowych opiera się na zaworach proporcjonalnych, jednak należy przestrzegać odpowiednich protokołów bezpieczeństwa, aby uniknąć incydentów. Oto ważne kwestie bezpieczeństwa:
- Zawsze należy uwolnić ciśnienie z układu przed rozpoczęciem pracy przy zaworze, aby zapobiec przypadkowym obrażeniom spowodowanym przez płyn pod ciśnieniem.
- Należy koniecznie zadbać o prawidłowe uziemienie i izolację wszystkich podzespołów elektrycznych.
- Elementy zaworu mogą ulec uszkodzeniu w warunkach podwyższonego ciśnienia lub temperatury.
- Aby zapobiec obrażeniom, należy często kontrolować temperaturę układu.
Wniosek
Zawory proporcjonalne są jednymi z precyzyjnych i dokładnych zaworów hydraulicznych do sterowania ruchem w układzie hydraulicznym. Dzięki zakresowi zastosowań od przemysłu motoryzacyjnego do chemicznego, zawory te oferują wiele zalet w porównaniu z innymi typami zaworów. Możesz odkryć więcej zaworów hydraulicznych na hydraflu. Hydraflu jest jedną z firm o najwyższej ocenie jakości w zakresie produkcji i dostaw zawory hydrauliczne, klapy podnośnikowe, Silniki prądu przemiennego, Silniki prądu stałego, pompy hydrauliczne, agregaty hydrauliczne oraz wszystkie inne elementy hydrauliczne.
